尊敬的各位領導、各位專家：

    大家好！

    我叫陳澤林，受黃岡市中基窯爐有限公司陳正東總經理委托，在這么重要的會議上發言，深感榮幸！在此，感謝大會領導給予我這次機會！我發言的題目是《用隧道窯設備還原鐵精粉工藝的應用》。

    熟悉直接還原鐵技術的人們都知道，先有生產工藝，然后經過精確的物料平衡和熱平衡計算，結合豐富的窯爐實踐經驗，最終才有完善的窯爐工藝。

    下面，我將中基窯爐公司針對直接還原鐵隧道窯工藝作以簡要介紹，有不當之處，請大家指正！

一、還原鐵隧道窯工藝

1、還原鐵粉的特點，首先我們要對鐵精礦粉、煤粉等原材料要求要進行了解和分析，大意如下：

煤炭作為還原劑，對揮發份、熱值、灰分、熔點有要求，指標較高的煤炭，無論對節能降耗還是減少設備故障率都有好處。

原料的指標如下：

煤的成分：灰份≤20%、揮發份≤15%、C≥60%、水分≤3%、粒度≤3mm、熱值≥5500Kcal/kg。

石灰石: CaO≥50%，粒度≤3mm。

鐵精礦粉：TFe≥71.8%,S、P含量低。以上成份能夠滿足還原鐵粉生產工藝要求。

2、燃料的確立。

    設計中常采用的燃料有：天然氣、焦爐煤氣、煤層氣、高爐煤氣、發生爐煤氣等，不同氣源的熱值、壓力、流量等不一樣，燒嘴的選擇也不一樣。根據廠家的要求，結合性價比，選擇經濟合理的燃料很關鍵。為了達到環保要求，手燒煤基本上淘汰了。

3、物料平衡計算（以年產1萬噸還原鐵粉，鐵精礦粉含鐵量為71.8%，還原率98%為例）

    還原后總鐵：98.1%

    還原后雜質：1.15%

    氧含量：0.75%

    經過隧道窯還原，只有鐵精礦粉中的氧可以被奪去，按還原度98%計算，還原后鐵精礦粉失重26.81%，因此每噸鐵精礦粉還原后可得731.9kg海綿鐵。

    例如：年產1萬噸還原鐵粉生產線，鐵精礦粉利用率按96%計算，則每年需要鐵精礦粉14000噸，還原煤5000噸，石灰石1000噸。還原后的廢還原煤部分混在還原煤中二次利用，部分做灰渣磚用。

4、窯爐熱平衡計算。

    在了解生產工藝的情況下，還要經過精確的熱平衡計算，結合中基窯爐公司在施工中的先進的實踐經驗，制訂了完整的還原鐵粉隧道窯工藝技術方案。

    影響隧道窯熱收入和熱支出的因素很多，計算也很繁瑣。在計算預熱段及還原段熱平衡時，需考慮如下項目，熱收入包括：物料帶入的顯熱，罐帶入的顯熱，燃料帶入的化學熱及顯熱，余熱助燃空氣帶入的顯熱，燃料燃燒產生的化學熱。熱支出包括：海綿鐵帶走的顯熱，灰?guī)ё叩娘@熱，罐帶走的顯熱，煙氣帶走的顯熱，窯墻、窯頂散熱，物化反應耗熱，窯車積蓄和散熱帶走的熱量，其他熱損失。

5、窯爐的設計計算  ( 以下為例)

    5.1窯車的計算

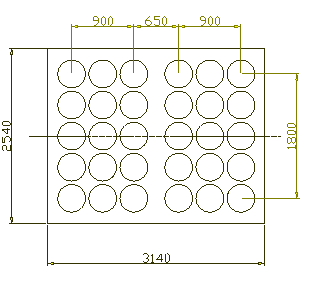

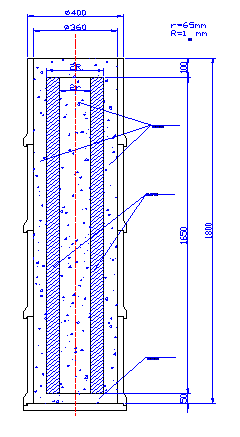

    使用SiC罐做料缽，尺寸為Φ400/Φ360/450mm，4個相摞為一柱。每臺車擺放5×6柱。如圖所示：

    5.1.1窯車寬的確定：

    窯車寬 2540mm

    5.1.2窯車長的確定：

    窯車長3140mm

    5.1.3窯車載重量18980（kg）

    5.2窯體尺寸的計算

    5.2.1工藝時間的劃分

    預熱時間：13小時；恒溫時間：56小時；冷卻時間：16小時

    總時間：85小時

     5.2.2隧道窯及區段長度計算

    隧道窯總長160m

    初步計算確定：預熱段長度34.51m

    恒溫段長度90.98m

    冷卻段長度34.51m

    窯車車數：50.955，取整數51

    那么，最終窯長160.14m

    同樣計算，預熱段窯車數10.99，取11，

    預熱段窯長34.54m

    恒溫段窯長91.06m

    冷卻段窯長34.54m

 6、窯爐的經濟指標

     6.1單車產量計算

    礦粉品位71.8%，還原率98%，那么還原后的品位可達到98.1%，每噸精礦粉可生產出731.9kg海綿鐵。鐵精粉的松比按2100kg/m³計。

    每柱裝鐵精粉量為（裝罐形式見上圖）：124㎏

    每臺窯車裝精礦粉：3720（kg）

    則每臺窯車可生產出海綿鐵2.723噸

     6.2推車速度100分鐘（臺/小時）

     6.3小時產量：1.6338噸/小時

     6.4年產量

  隧道窯年生產時間按330天計算（其余為故障檢修時間），則年產量為：

     12939.7噸

     6.5隧道窯的能源介質消耗指標

    隧道窯的熱耗指標

    煤氣壓力： ＞1500Pa（凈化煤氣）

    煤氣流量：4100Nm³/h

    最大流量：6000Nm³/h(升溫時)

    電力指標：電壓380V，平均功率150KW

    冷卻水：凈化水2噸/h

7、確定還原鐵粉隧道窯長度

    了解生產廠家的精礦粉原料、煤燃料情況后，經過物料平衡分析、熱平衡計算窯爐工藝。

    決定還原鐵粉隧道窯長度的因素有四個：年產量、年工作日、還原時間、裝窯密度。

    年產量和年工作日都是已知的，還原時間需要經過熱平衡計算，才能得出。還原時間如果過長，則熱收入大于熱支出，產品過燒；還原時間過短，則熱收入小于熱支出，產品欠燒。這兩種情況下還原出來的海綿鐵產品都是不合格的。因此，必須精確把握熱平衡這個“度”，讓還原鐵粉產品在合理的區間內焙燒，完成整個還原過程。

    裝窯密度由單車產量和窯車長度來決定。影響單車產量的因素有：耐火罐大小、裝車方式、裝料方式、原料密度等。

    設計中采用的耐火罐有普通粘土罐和碳化硅罐兩種，規格也不盡相同。最初設計常用的是外徑240mm的粘土罐，隨著產量的增大，我們陸續采用外徑分別為360mm/380mm/400mm/420mm/440mm等不同規格的碳化硅罐。根據廠家的要求，結合生產工藝，選擇合適的碳化硅罐來裝載產品。

    裝車方式有很多種，碳化硅罐擺放方式的不同決定了單車產量的大小。

    裝料方式主要是確定鐵粉和還原劑的比例。設計中采用里圈和外圈填充還原劑，中間圈填充鐵粉。鐵粉和還原劑的比例根據熱平衡計算來決定。

    綜合以上因素，經過理論計算，結合實踐經驗，就可以最終確定隧道窯長度。

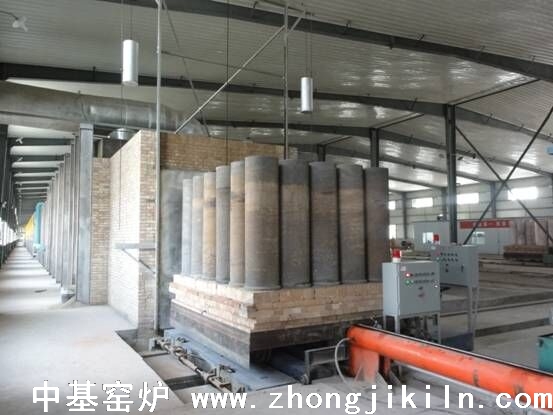

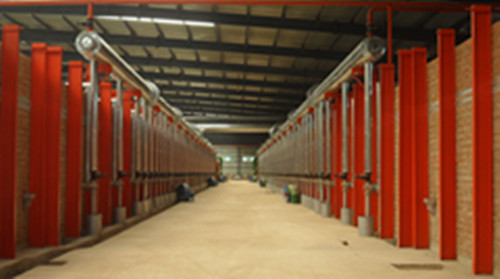

    請看中基窯爐設計建造還原鐵隧道窯圖片：

新疆克州天然氣釩鈦鐵還原隧道窯

遼寧大石橋粉末冶金還原鐵隧道窯

新疆鄯善還原鐵隧道窯

遼寧北票粉末冶金還原鐵隧道窯

8、還原鐵粉隧道窯平面布置。

    隧道窯與廠房平行布置，隧道窯一側布置回車線，另一側布置風機，兩端各有一臺擺渡托車用來運轉窯車。裝有耐火罐的空窯車在裝料區完成鐵精礦粉和還原煤的配料，裝好的窯車通過窯頭托車轉運至窯頭停車位。窯門前托車上的窯車通過液壓頂車機推動，將窯內所有窯車推進一個車位完成一輛窯車的進窯。隨著窯車不斷的推進，罐內的鐵精礦粉就依次通過預熱段、恒溫段而被還原；通過冷卻段降溫至出窯溫度，再經窯尾托車轉運至回車線，在回車線上進一步冷卻到室溫，卸料區卸出海綿鐵錠。如此周而復始，還原鐵粉產品就會源源不斷地生產出來。

9、加入專利技術，優化各區間結構，降低隧道窯能耗。

    在隧道窯節能設備的更新方面，相繼采用了《空氣換熱器》、《煙道換熱器》、《急冷風裝置》、《直接還原鐵全棉輕體結構隧道窯》、《節能U型水箱》等新型專利產品，僅空氣換熱器一項，能有效節能20%。上述設備的綜合運用，使隧道窯的能耗大為降低，節約了生產成本。

    為保證隧道窯長期穩定工作，在改善隧道窯區域的操作環境溫度同時，并使爐壁溫度符合國家標準。在生產過程中一直貫穿節能的意圖，使隧道窯的最大特點就是要處處體現節能降耗。為了達到節能的目標，采用熱風助燃，既清潔又節能。采用減少爐氣損漏、窯體保溫、精確壓力平衡、減少臺車蓄熱、臺車蓄熱回收等多方面措施，使隧道窯的能耗指標在同類爐型中達到很高的節能水平。

二、具體來講，有以下幾個方面值得推廣。

①在不供熱的預熱段通過高壓鼓風機噴射進入少量的空氣，將煙氣在爐膛中攪拌流動，不至于上浮集中在預熱段頂部，使得熱煙氣與臺車充分進行熱交換，加快預熱的速度，降低了離爐煙氣溫度，提高了爐子的熱效率。

②在冷卻段的1050-600℃溫度區間，裝設中基窯爐專利產品空氣換熱器，在快速冷卻窯車的同時，使燃氣和助燃風加熱到400-500℃，將1/3左右窯車蓄熱回收。

③分散式的車底壓力平衡風系統，保證隧道窯在整個長度上車底與爐膛的壓力保持平衡。

④爐頭設置窯門，防止冷風吸入、煙氣外逸，便于控制爐溫。固定墻體與移動爐底之間曲封和沙封結構，臺車間隙采用巖棉密封結構。所有這些綜合性的措施，使得漏風量大幅度下降，節約了能耗。

⑤在排煙處設計煙道換熱器，預熱助燃空氣，提高了熱利用率，降低能耗，亦對還原段的溫度、壓力、氣氛制度的控制有利。

⑥在窯尾利用水循環間接冷卻和夾壁間接冷卻結構對產品進行間接冷卻，循環水可循環利用，熱水供洗澡或取暖，間接冷卻抽出的熱空氣可送助燃或干燥用，實現能源的綜合利用。

三、、采用裝卸料系統，滿足大規模化工業生產。

    采用《直接還原鐵隧道窯機械裝料裝置》（專利號201320784883.0）《直接還原鐵隧道窯機械卸料裝置》（專利號201320784908.7）兩種。這些設備操作簡便，省時省工。

    請看中基窯爐裝卸料系統圖片：

  第一代自動裝卸料系統（代表地：新疆）

  第二代自動裝卸料系統     （代表地：本溪）

 第二代手動裝卸料系統 （代表地：朝陽）

  第三代自動裝卸料系統（代表地：遼寧大石橋）

四、中基窯爐還原鐵粉隧道窯工藝的發展與特點

     中基窯爐在鐵精礦還原鐵粉等領域取得了一定的成績，離不開國內知名粉末冶金專家、粉末冶金協會及各投資廠家的幫助。我們與冶金設計院、景德鎮陶瓷學院、東北大學、鄭州大學、長沙礦冶院等院校知名專家教授溝通交流，獲益匪淺。本公司現已在湖南藍山與華鼎礦業公司聯合成立科研基地，利用隧道窯處理低品位泥盆系沉積土狀褐鐵礦技術取得初步進展。并且在東北朝陽、四川攀枝花、湖南藍山等地設立辦事處機構，緊跟市場步伐，保持密切溝通。

      近幾年來，中基窯爐在國內外市場上取得了一定成績，獲得了發展與壯大。目前在伊朗贊詹省施工兩條169米天然氣隧道窯。請看陳總在伊朗考察圖片：

      中基窯爐最新設計建造的還原鐵粉隧道窯具有以下特點：

①工藝技術流程短，工藝流程較簡單，易于掌握操作。

②效率高，產量大，節能環保。

③用工少，機械化程度高，勞動強度低。

④隧道窯屬于非高空、非高溫高壓，生產過程安全。

⑤投資少，較適合大中型企業建設項目。

      各位領導、各位專家，中基窯爐作為行業的一員，愿為我國的直接還原鐵事業貢獻自己的菲薄之力，歡迎大家到中基窯爐公司總部和還原鐵基地考察訪問。

      謝謝大家！
